继电器一般是根据它的主要用途和功能来命名的,例如反映按钮动作的继电器称为按钮继电器,控制信号的继电器称为信号继电器。为了便于标记,继电器符号用汉语拼音字头来表.例如按钮继电器表示为AJ,信号继电器表示为XJ。在一个控制系统中会用到许多继电器,同一作用和功能的继电器也不止一个,它们的名称必须有所区别。例如以XLAJ代表下行进站信号机的列车进路按钮继电器,STAJ代表上行通过按钮继电器。同一个继电器的线圈和接点必须用该继电器的名称符号来标记,以免互相混淆。同一个继电器的各接点组还需用其编号注明,以防重复使用。

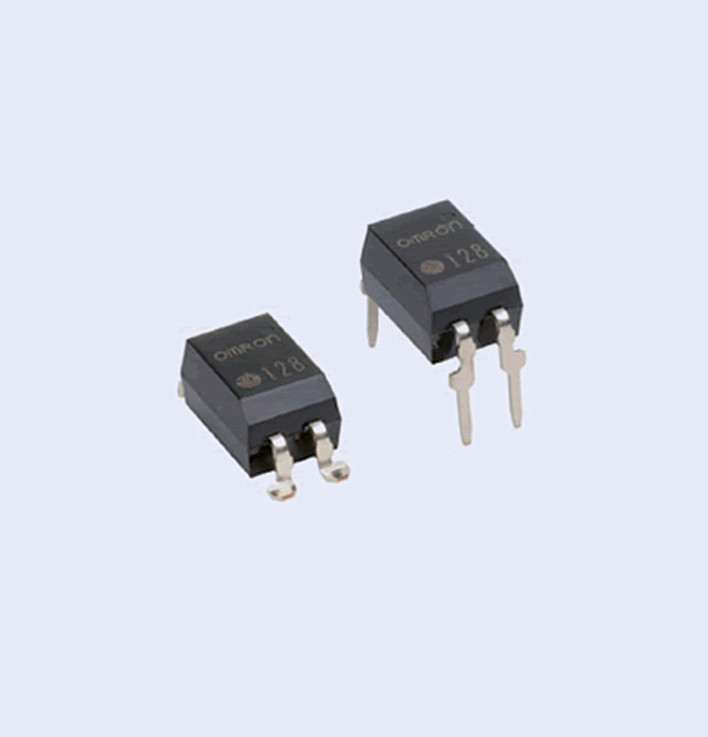

电路中选择欧姆龙继电器的一般原则:
(1)继电器类型、线圈电阻,应满足各种电路的具体要求。
(2)电路中串联使用继电器时,串联的继电器的数量应满足各继电器正常工作电压的要求。
(3)继电器的接点更大允许电流不应小于电路的工作电流,必要时可采用接点并联的方法。
(4)继电器的接点数量不能满足电路要求时,应设复示继电器,复示继电器应能及时反映主继电器的动作状态。
(5)电路中串联继电器接点时,要使串联继电器接点的接触电阻不影响电路的正常工作。
